Светлые излучатели HTC

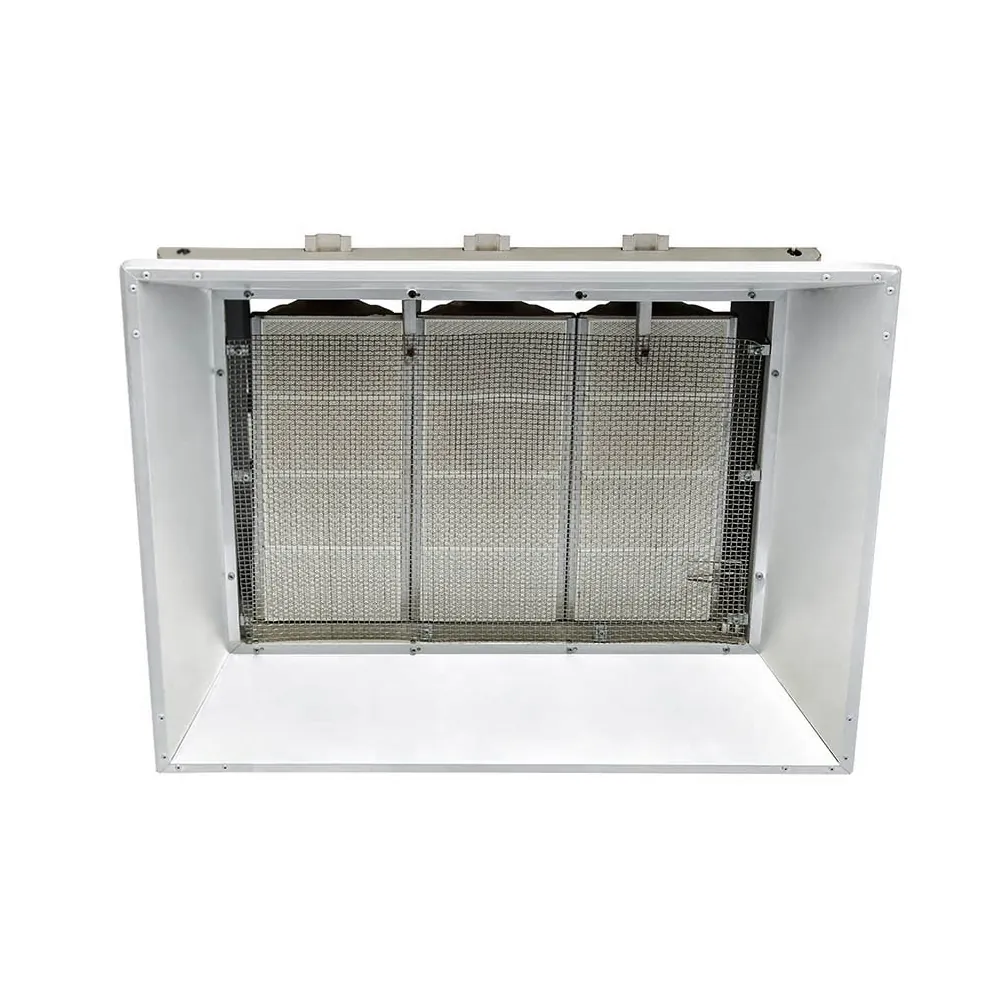

Газовый светлый инфракрасный излучатель KEYWARM HTC 09
28,5 кВтГазВ помещении
- Мощность полная (кВт)28,5
- Мощность полезная (кВт)28,5
- Расход газа (метан, м³/ч)2,75
- Расход газа (СУГ, кг/ч)2,23
- Потребляемая мощность (кВт)0,02
- Электрическое подключение~220 В / 50 Гц
Ценапо запросув тенге
- Официальная поставка от эксклюзивного дистрибьютора KEYWARM
- Подбор модели и расчёт под объект
- Монтаж и сервисный центр в Казахстане
Подобрать оборудование за 2 минуты6 вопросов на русском: объект, площадь, высота, город, утепление, топливо → мощность, серии KEYWARM и расчёт инженера. Экспертная программа производителя
Подобрать оборудованиеТехнические характеристики KEYWARM HTC 09
| Мощность полная (кВт) | 28,5 |
|---|---|
| Мощность полезная (кВт) | 28,5 |
| Расход газа (метан, м³/ч) | 2,75 |
| Расход газа (СУГ, кг/ч) | 2,23 |
| Потребляемая мощность (кВт) | 0,02 |
| Электрическое подключение | ~220 В / 50 Гц |
| Габариты (Д × Ш × В, мм) | 765 × 620 × 290 |
| Вес с упаковкой (кг) | 23 |
| Высота монтажа при наклоне 10° (м) | 4,9–5,6 |
| Высота монтажа при наклоне 30° (м) | 4,4–5,2 |
| Давление газа (кПа) | природный газ 2,0; СУГ 2,8 |
| Газовая подводка (G") | 3/4 |
| Исполнение | внутреннее |
По каталогу производителя KEYWARM 2026. Скачать каталог (PDF, 8,1 МБ)
Описание KEYWARM HTC 09
Особенности и преимущества KEYWARM
- Недорогие и мощные излучатели для высоких помещений с хорошей вентиляцией
- Модульные секционные горелки, легко заменить в случае дефекта плитки
- Мощность излучателей от 9,5 до 56,0 кВт
- Высокий лучистый КПД, экономичное отопление
- Качественная долговечная керамика, ровное и полное сгорание газа
- Надежная автоматика и газовый клапан в комплекте излучателя
- Защитная сетка повышает безопасность и повышает КПД
- Переход с природного газа на пропан простой заменой форсунки
Существенным преимуществом излучателей KEYWARM HTC перед конкурентами является модульная структура горелки. При какой-либо неисправности, заменяется секция горелки целиком, причем процесс снятия/замены секции не требует отключения газа или демонтажа прибора. Замена плиток внутри модуля горелки также не представляет особого труда.
Конструкция прибора выполнена легкоразборной, снятие секции для ремонта и замены плиток не представляет труда. Керамические плитки полностью взаимозаменяемы и всегда имеются в наличии на нашем складе.
Газовый клапан и контроллер горения установлены на каждом приборе, их не нужно приобретать отдельно, как это происходит у некоторых конкурентов.
Принцип работы светлых газовых излучателей KEYWARM HTC
Газовые инфракрасные излучатели KEYWARM HTC относятся к "светлому" типу излучателей.
У керамических газовых инфракрасных излучателей горение газа происходит на сотовых керамических панелях. За счет полного сгорания газа, нет необходимости в прямом отводе продуктов сгорания за пределы помещения. Достаточно лишь обеспечить соответствующую вентиляцию.
Газ смешивается с воздухом в трубке Вентури, образуя горючую смесь. Горение смеси происходит без образования факела на ячеистой керамической пластине с точно откалиброванными отверстиями.
Керамика раскаляется до видимого ярко-красного свечения, поэтому такие излучатели и носят название "светлых".
- Температура поверхности керамической плитки может достигать 900 °C.
Поток теплового излучения высокой интенсивности направляется вниз под углом от 10 до 35 о .
Это дает возможность гибкого размещения данных газовых инфракрасных излучателей в помещениях большой высоты.
Трубка Вентури в излучателях KEYWARM HTC выполнена из нержавеющей стали, отражатель — из полированного алюминия.
Керамические плитки защищены от разрушения металлической сеткой из железо-хром-алюминиевого сплава, которая также усиливает интенсивность излучения.
Модельный ряд HTC
Текущая модель выделена. Нажмите на название, чтобы открыть карточку.
| Модель | HTC 03 | HTC 06 | HTC 09 | HTC 12 | HTC 16 |
|---|---|---|---|---|---|
| Мощность полная (кВт) | 9,5 | 19 | 28,5 | 38 | 46,5 |
| Мощность полезная (кВт) | 9,5 | 19 | 28,5 | 38 | 46,5 |
| Расход газа (метан, м³/ч) | 0,92 | 1,84 | 2,75 | 3,67 | 4,49 |
| Расход газа (СУГ, кг/ч) | 0,74 | 1,49 | 2,23 | 2,97 | — |
| Потребляемая мощность (кВт) | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 |
| Электрическое подключение | ~220 В / 50 Гц | ~220 В / 50 Гц | ~220 В / 50 Гц | ~220 В / 50 Гц | ~220 В / 50 Гц |
| Габариты (Д × Ш × В, мм) | 455 × 620 × 290 | 590 × 620 × 290 | 765 × 620 × 290 | 940 × 620 × 290 | 1170 × 620 × 290 |
| Вес с упаковкой (кг) | 16 | 20 | 23 | 27 | 32 |
| Высота монтажа при наклоне 10° (м) | 3,4–4,0 | 4,4–5,0 | 4,9–5,6 | 5,3–6,4 | 5,9–7,0 |
| Высота монтажа при наклоне 30° (м) | 3,1–3,6 | 4,0–4,5 | 4,4–5,2 | 4,7–5,6 | 5,2–6,4 |
| Давление газа (кПа) | природный газ 2,0; СУГ 2,8 | природный газ 2,0; СУГ 2,8 | природный газ 2,0; СУГ 2,8 | природный газ 2,0; СУГ 2,8 | природный газ 2,0; СУГ 2,8 |
| Газовая подводка (G") | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 |
| Исполнение | внутреннее | внутреннее | внутреннее | внутреннее | внутреннее |
| Работа на СУГ | — | — | — | — | нет, только природный газ |
Данные — по каталогу производителя KEYWARM 2026 (PDF).
Документы
- Каталог KEYWARM 2026 — технические характеристики всех серий (PDF, 8,1 МБ)
- HTC 03. Габаритный чертеж (PDF)
- HTC 06. Габаритный чертеж (PDF)
- HTC 09. Габаритный чертеж (PDF)
- HTC 12. Габаритный чертеж (PDF)
- HTC 16. Габаритный чертеж (PDF)
- HTCL 20. Габаритный чертеж (PDF)
- HTC 03. Габаритный чертеж (DWG)
- HTC 06. Габаритный чертеж (DWG)
- HTC 09. Габаритный чертеж (DWG)
- HTC 12. Габаритный чертеж (DWG)
- HTC 16. Габаритный чертеж (DWG)
- HTCL 20. Габаритный чертеж (DWG)
- Семейство газовых "светлых" излучателей KEYWARM HTC
Паспорт, инструкция по монтажу и эксплуатации и электрическая схема передаются с оборудованием.
