Наружные калориферы WCB
Газовый калорифер наружной установки KEYWARM WCB 150
44 кВтГазНаружная
- Мощность полная (кВт)44
- Мощность полезная (кВт)36,5
- Тепловой КПД (%)83
- Воздушный поток (м³/ч)4200
- Перепад температуры (°C)26
- Расход газа (метан, м³/ч)4,25
Ценапо запросув тенге
- Официальная поставка от эксклюзивного дистрибьютора KEYWARM
- Подбор модели и расчёт под объект
- Монтаж и сервисный центр в Казахстане
Подобрать оборудование за 2 минуты6 вопросов на русском: объект, площадь, высота, город, утепление, топливо → мощность, серии KEYWARM и расчёт инженера. Экспертная программа производителя
Подобрать оборудованиеТехнические характеристики KEYWARM WCB 150
| Мощность полная (кВт) | 44 |
|---|---|
| Мощность полезная (кВт) | 36,5 |
| Тепловой КПД (%) | 83 |
| Воздушный поток (м³/ч) | 4200 |
| Перепад температуры (°C) | 26 |
| Расход газа (метан, м³/ч) | 4,25 |
| Расход газа (СУГ, кг/ч) | 3,44 |
| Потребляемая мощность (кВт) | 0,876 |
| Электрическое подключение | ~220 В / 50 Гц |
| Габариты (Д × Ш × В, мм) | 1300 × 1150 × 732 |
| Вес (кг) | 150 |
| Давление газа (кПа) | природный газ 2,0–3,0; СУГ 2,8–5,0 |
| Работа на улице | до −30 °C |
| Статическое давление (Па) | 150 |
| Диаметр дымохода (мм) | 130 |
| Газовая подводка (G") | 3/4 |
| Исполнение | наружное |
По каталогу производителя KEYWARM 2026. Скачать каталог (PDF, 8,1 МБ)
Описание KEYWARM WCB 150
Особенности и преимущества KEYWARM

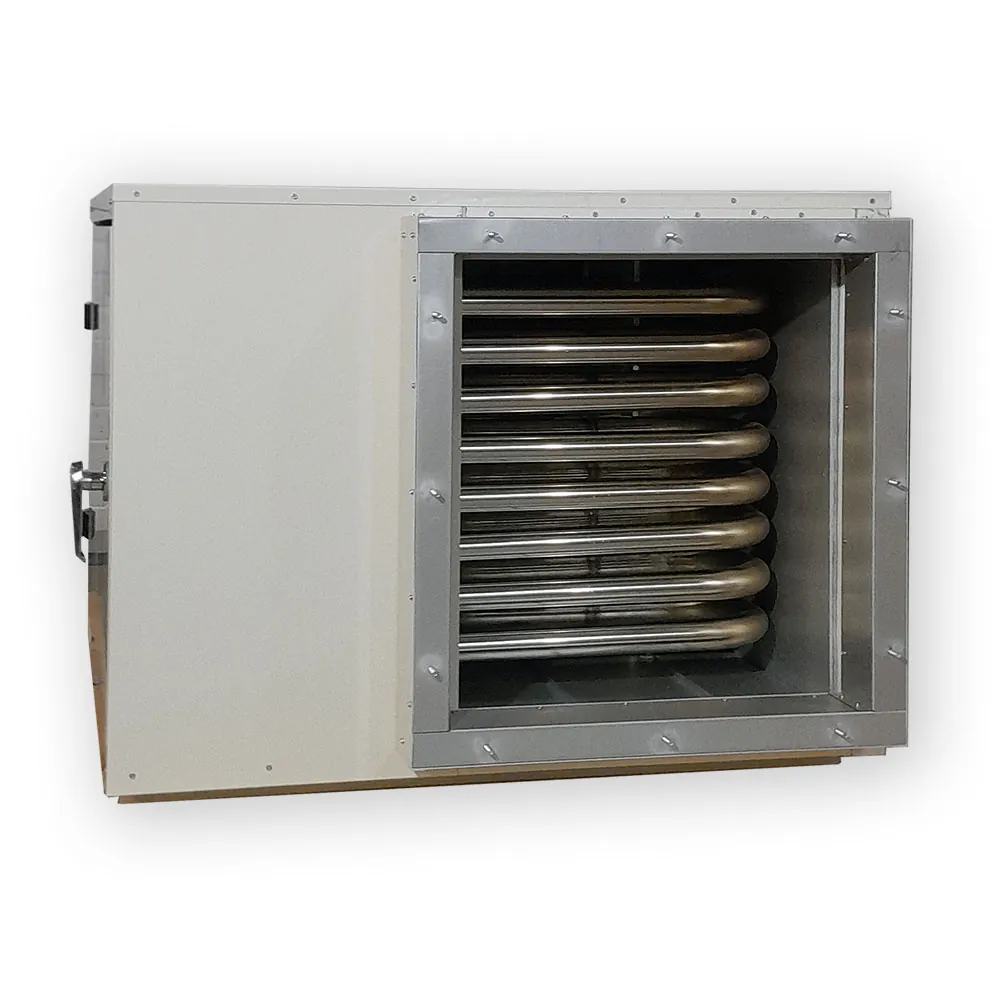

- Трубчатый теплообменник изготовлен из алюминизированной жаропрочной стали
- Для специальных условий теплообменник изготавливается из нержавеющих сталей
- Не требует дополнительных укрытий при уличной установке

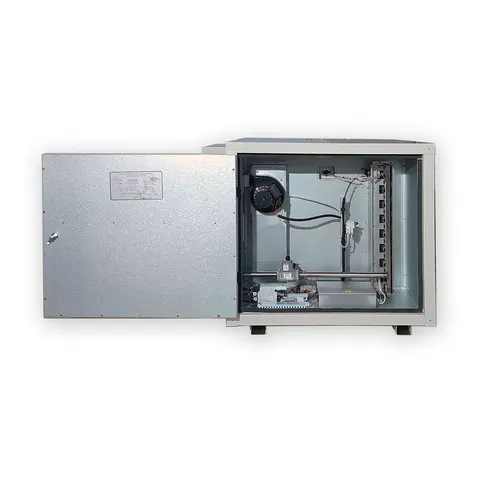

- Удобный доступ к отсеку горелки для профилактики и обслуживания
- Подогрев газового клапана и блока автоматики для работы при низких температурах
- Возможно изготовление нагревательной секции без вентиляторов (для приточных установок)
Наружные газовые калориферы серии WCB — это одно из самых выгодных решений для промышленного воздушного отопления.
Калориферы устанавливаются снаружи на кронштейнах, а нагретый воздух подается внутрь помещения по коротким воздуховодам. Нет затрат на большие и длинные воздуховоды, газ не заводится в помещение, агрегаты не дороги и предназначены для работы до −30 °C.
Возможно применение калориферов серии WCB в качестве приточных установок, для чего теплообменник может быть изготовлен из нержавеющей стали.
С помощью калориферов KEYWARM WCB можно недорого отапливать самые разные здания — от сборных ангаров до больших капитальных цехов. Агрегаты легко переводятся на пропан для питания от газгольдера.
Устройство и принцип действия
- Примеры установки калориферов KeyWarm WCB
- Принцип работы газовых калориферов KEYWARM WCB уличной установки
Устройство уличных калориферов KEYWARM WCB в целом повторяет конструкцию агрегатов WAB для внутренней установки. Они также имеют атмосферную горелку и дымосос, но корпус калориферов WCB утеплен для работы до −30 °C и ниже. Газовый клапан калориферов WCB также предназначен для работы при низких тепмпературах, а отсек управления утеплен.
Калорифер располагается возле внешней стены помещения на кронштейне или подставке, воздух из помещения поступает в калорифер по воздуховоду. После прохождения через теплообменник, нагретый воздух возвращается в помещение по подающему воздуховоду.

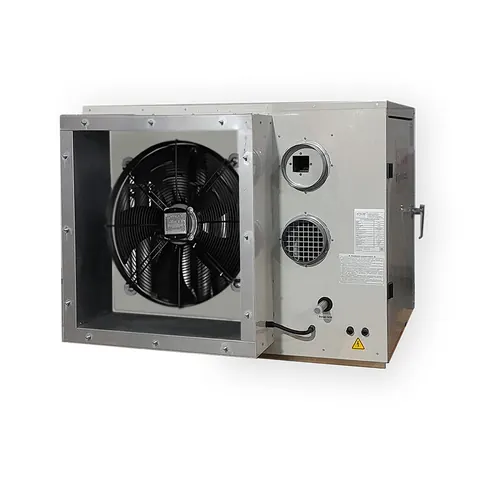

В базовом исполнении, калориферы для наружной установки KEYWARM WCB имеют осевые вентиляторы небольшой напорности. В этом случае, длина воздуховодов невелика. Если требуется раздача воздуха по длинным воздуховодам, вентилятор выполняется центробежным с требуемой напорностью.
Возможен подмес уличного воздуха для вентиляции, а так же работа секции нагрева WCB в качестве части приточной вентустановки. При этом теплообменник может быть выполнен из нержавеющей стали.
Модельный ряд WCB
Текущая модель выделена. Нажмите на название, чтобы открыть карточку.
| Модель | WCB 150 | WCB 200 | WCB 300 | WCB 400 |
|---|---|---|---|---|
| Мощность полная (кВт) | 44 | 58 | 88 | 117 |
| Мощность полезная (кВт) | 36,5 | 48,1 | 73,0 | 97,1 |
| Тепловой КПД (%) | 83 | 83 | 83 | 83 |
| Воздушный поток (м³/ч) | 4200 | 5380 | 8450 | 11500 |
| Перепад температуры (°C) | 26 | 26 | 26 | 26 |
| Расход газа (метан, м³/ч) | 4,25 | 5,60 | 8,50 | 11,30 |
| Расход газа (СУГ, кг/ч) | 3,44 | 4,53 | 6,88 | 9,15 |
| Потребляемая мощность (кВт) | 0,876 | 1,056 | 1,13 | 1,49 |
| Электрическое подключение | ~220 В / 50 Гц | ~220 В / 50 Гц | ~220 В / 50 Гц | ~220 В / 50 Гц |
| Габариты (Д × Ш × В, мм) | 1300 × 1150 × 732 | 1300 × 1150 × 888 | 1305 × 1150 × 1220 | 1305 × 1150 × 1510 |
| Вес (кг) | 150 | 180 | 250 | 330 |
| Давление газа (кПа) | природный газ 2,0–3,0; СУГ 2,8–5,0 | природный газ 2,0–3,0; СУГ 2,8–5,0 | природный газ 2,0–3,0; СУГ 2,8–5,0 | природный газ 2,0–3,0; СУГ 2,8–5,0 |
| Работа на улице | до −30 °C | до −30 °C | до −30 °C | до −30 °C |
| Статическое давление (Па) | 150 | 150 | 150 | 150 |
| Диаметр дымохода (мм) | 130 | 150 | 150 | 150 |
| Газовая подводка (G") | 3/4 | 3/4 | 3/4 | 3/4 |
| Исполнение | наружное | наружное | наружное | наружное |
Данные — по каталогу производителя KEYWARM 2026 (PDF).
Документы
- Каталог KEYWARM 2026 — технические характеристики всех серий (PDF, 8,1 МБ)
- WCB 150. Габаритный чертеж (PDF)
- WCB 200. Габаритный чертеж (PDF)
- WCB 300. Габаритный чертеж (PDF)
- WCB 150. Габаритный чертеж (PDF)
- WCB 150. Габаритный чертеж (DWG)
- WCB 200. Габаритный чертеж (DWG)
- WCB 300. Габаритный чертеж (DWG)
- WCB 400. Габаритный чертеж (DWG)
Паспорт, инструкция по монтажу и эксплуатации и электрическая схема передаются с оборудованием.
